Instalación de canalones en Girona adaptada a cubierta y evacuación real
Instalación, reparación y mantenimiento adaptados a tu inmueble.
La primera revisión define el recorrido del agua
La visita empieza con una conversación sobre el uso del inmueble, las zonas sensibles y los episodios de lluvia que han dejado señales. Después se dibuja el trayecto completo: desde cada paño de cubierta hasta el lugar donde puede descargarse el caudal. Este esquema inicial evita estudiar el alero como una línea aislada y sitúa cada canal dentro de una ruta pluvial reconocible.
En una casa entre medianeras puede mandar un patio estrecho; en una nave, la longitud de los faldones y la continuidad de la fachada. Una finca con arbolado añade residuos y accesos de limpieza. La revisión inicial registra esas diferencias, además de alturas, obstáculos y acabados próximos, para que la instalación de canalones en Girona responda al inmueble observado y no a una solución genérica.
Las fotografías ayudan, aunque no reemplazan las medidas tomadas en obra. Una imagen del conjunto ubica entrantes y salientes; otras muestran el borde de cubierta, las posibles descargas y el suelo receptor. Si el encargo parte de una sustitución, la página de reparación de canalones permite distinguir una corrección localizada de un sistema nuevo con recorrido replanteado.
Cuestiones cerradas antes de fabricar una sola pieza
Antes de producir tramos deben quedar definidos el material previsto, la geometría del perfil, el número de salidas, la posición de las bajantes y los puntos singulares. También se decide qué elementos existentes continúan y cuáles se retiran. Fabricar con incógnitas pendientes suele trasladar el problema a la fachada, donde una improvisación resulta más lenta y ofrece menos control dimensional.
El acceso condiciona el orden de trabajo, pero no debe dictar por sí solo el diseño hidráulico. Se comprueba dónde puede situarse el medio auxiliar, cómo se moverán las piezas largas y qué áreas necesitan quedar libres. Con esa información se programa la intervención sin confundir facilidad de montaje con idoneidad del recorrido que seguirá el agua.
La definición previa incluye el destino del vertido. No basta con colocar una bajante donde visualmente molesta menos: su pie necesita una salida coherente, sin enviar agua hacia pasos, zócalos o propiedades contiguas. Cuando ese destino depende de una conducción ajena al canalón, se identifica como condicionante y se evita presentarlo como resuelto sin haberlo comprobado.
Cada faldón se lee por separado y luego se conectan sus aportes
Dos vertientes que terminan en la misma fachada no entregan necesariamente el mismo caudal. Cambian su superficie, inclinación, orientación y velocidad de escorrentía. Por eso se levantan como unidades distintas. La lectura separada permite descubrir qué borde recibe agua directa y cuál incorpora además el aporte acelerado de limahoyas, encuentros o planos superiores.
Los puntos de concentración merecen una anotación propia. Una limahoya puede reunir agua sobre pocos centímetros; un cambio de vuelo puede lanzarla más allá del borde; una teja desplazada altera el lugar de entrada. La solución se piensa alrededor de esos comportamientos concretos, no mediante una pendiente uniforme aplicada sin mirar cómo llega el agua al perfil.
Una vez reconocidas las aportaciones, se relacionan entre sí para evitar que un tramo secundario descargue sobre otro ya exigido. Ese mapa también orienta futuras tareas de limpieza y mantenimiento, porque señala rincones donde las hojas pueden frenar el paso. El mantenimiento se considera desde el diseño sin convertirlo en argumento para sobredimensionar sin datos.
El replanteo de cotas fija la geometría visible y funcional

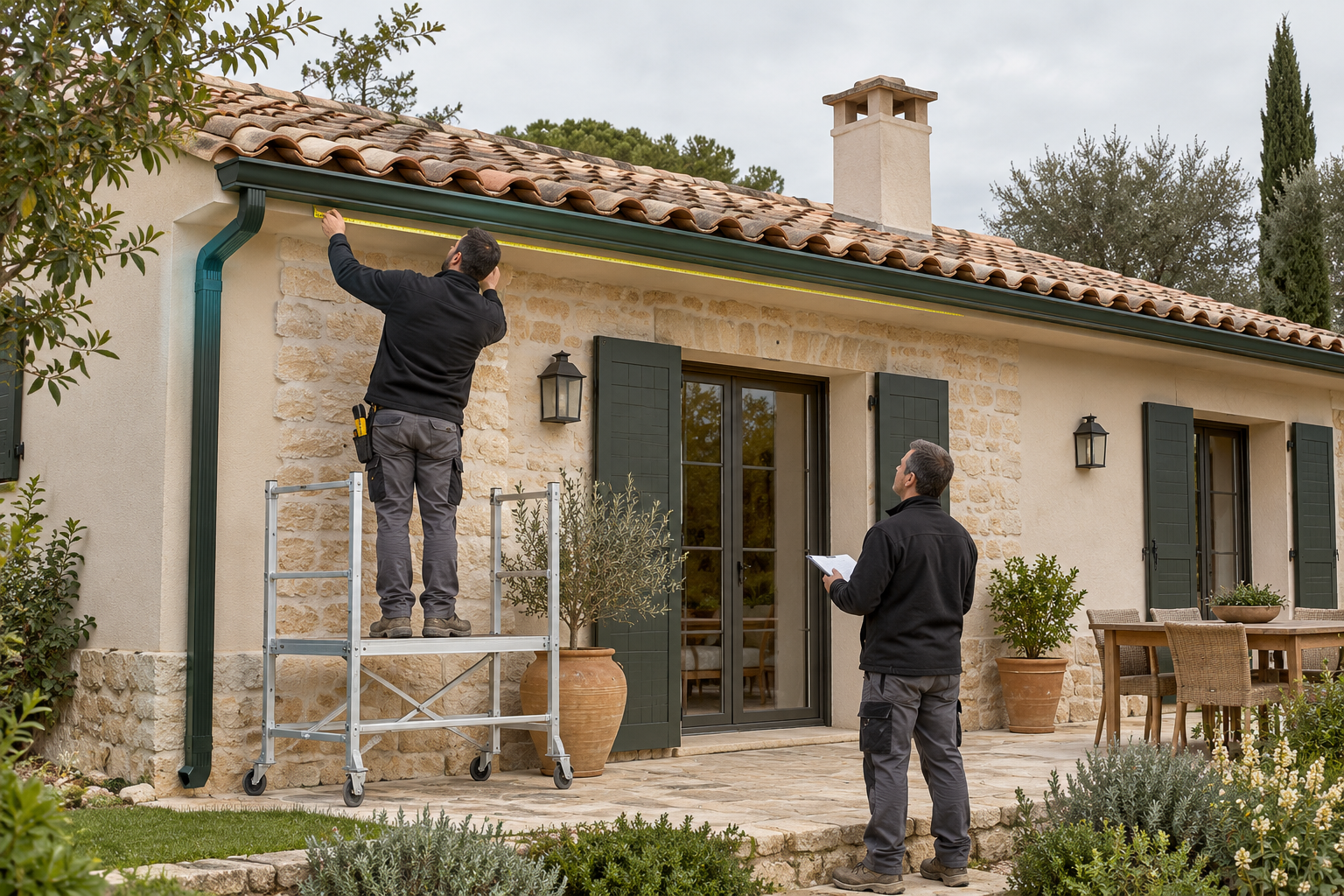

Con el borde real medido se marcan referencias de inicio, paso y llegada. La cota no se decide únicamente entre dos extremos: se comprueba en apoyos intermedios para detectar flechas, cornisas irregulares o cambios de plano. Así, la pendiente prevista pertenece al canal instalado y no a una línea teórica que el soporte existente quizá no permite reproducir.
La altura de recogida debe interceptar el agua sin invadir el movimiento natural de la cubierta ni quedar expuesta innecesariamente. Se observa el vuelo del acabado, la trayectoria probable con lluvia y la relación con goterones o baberos. Estas referencias gobiernan la posición transversal del perfil y ayudan a mantener una lectura ordenada de la fachada.
Las referencias se comprueban desde la zona de montaje y desde una vista general de la fachada. Así se detectan escalones y encuentros demasiado próximos a ventanas antes de fabricar. Las holguras de montaje se resuelven según el sistema elegido: no deben confundirse con las juntas específicas que permiten la dilatación del metal.
Perfil, salida y bajante forman una única elección
El perfil recibe el agua, la salida la concentra y la bajante debe conducirla hasta su destino. Elegir cada componente por separado puede crear un cuello de botella justo al abandonar el canalón. La propuesta relaciona sección útil, longitud atendida, aportes de cubierta y número de descargas, manteniendo la posibilidad de ajustar el conjunto si aparece un límite físico en fachada.
Aluminio, zinc y cobre presentan acabados, uniones y condiciones de compatibilidad diferentes. Su elección se vincula a la cubierta, los metales cercanos, la exposición y la solución estética solicitada. Para comparar criterios sin convertir el material en una promesa universal puede consultarse canalones de zinc y cobre. El PVC existente puede retirarse o repararse, pero no se ofrece aquí como instalación nueva.

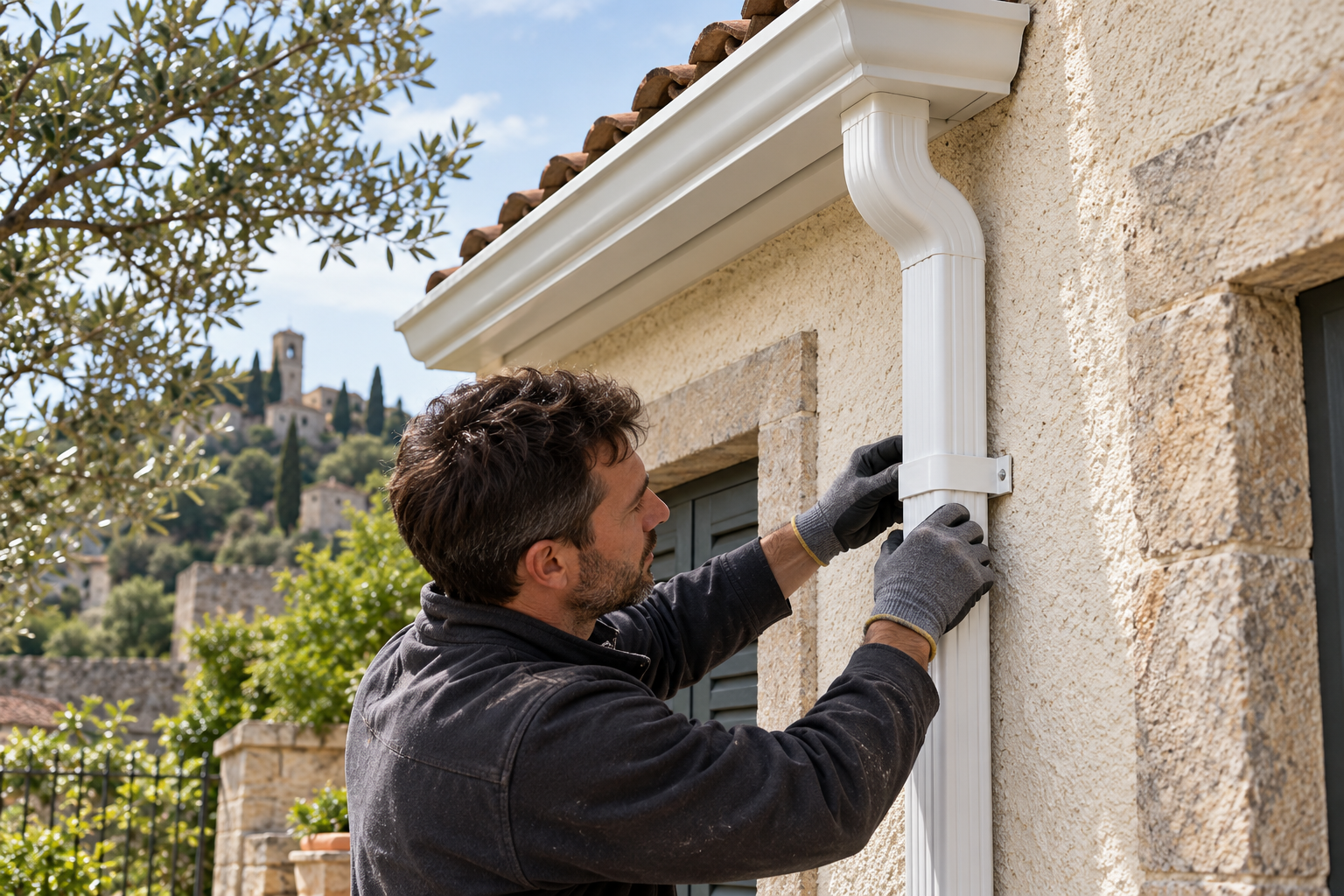

La bajante se dibuja con sus cambios de dirección, separaciones y llegada inferior. Los codos innecesarios complican el paso; una abrazadera mal ubicada transmite esfuerzos a un remate; un pie sin continuidad desplaza el problema al pavimento. Revisar la línea completa permite valorar el conjunto por su funcionamiento y no por la apariencia del tramo superior.
La base y las fijaciones se examinan como soporte real
Antes de taladrar se identifica qué hay detrás del acabado visible. Madera, fábrica, metal o un frente revestido exigen lecturas distintas, y una superficie aparentemente firme puede ocultar zonas degradadas. La comprobación busca apoyo competente, espesor disponible y ausencia de interferencias. Si la base no admite una fijación fiable, se redefine el detalle antes del montaje.
La separación entre soportes responde al perfil, al trazado y a los esfuerzos previsibles, incluidos el peso del agua y la exposición del borde. También se refuerzan las proximidades de salidas, cambios de dirección y finales cuando el sistema lo requiere. No se corrige una base dudosa multiplicando anclajes sin criterio: primero se entiende el soporte y después se elige la fijación adecuada.
Las perforaciones se planifican para no comprometer impermeabilizaciones, remates ni conducciones ocultas conocidas. Cada apoyo debe quedar accesible durante el ajuste, pero integrado al terminar. Esta disciplina reduce correcciones tardías y conserva la pendiente marcada, ya que un soporte que cede o gira modifica la cota aunque el resto del tramo permanezca correctamente alineado.
Rincones y retornos se resuelven antes de ocupar la fachada
Un rincón cambia dirección y reúne tolerancias de dos frentes; un retorno corto puede recibir más agua de la que su longitud sugiere. Ambos se dibujan con ángulos reales, vuelos y espacio para unir. Las piezas se preparan para que el encuentro absorba la geometría del edificio sin depender de sellados voluminosos como sustituto de un corte preciso.
En esquinas interiores se estudia la entrada procedente de los planos próximos y el acceso posterior para revisar la unión. En exteriores importa además la exposición y la continuidad visual. Si existen molduras, balcones o medianeras, el retorno se adapta sin invadirlos. La prioridad es mantener recorrido, estabilidad y posibilidad de inspección en un punto naturalmente exigente.
Los remates terminales quedan orientados según el sentido de montaje y la dilatación prevista para el material escogido. También se reserva espacio para que una intervención futura no obligue a desmontar varios paños. Resolver estos extremos en plano permite fabricar piezas reconocibles y evita convertir el último metro en una suma de recortes improvisados.
Piezas, accesos y protecciones siguen una logística común
Cada tramo recibe una referencia asociada a su fachada y posición. Las salidas, ángulos, tapas y abrazaderas viajan agrupados por zona para reducir búsquedas en altura. Las piezas largas se transportan con apoyos suficientes, sin arrastrarlas ni usarlas como superficie de carga. Este orden protege acabados y conserva las medidas obtenidas durante el replanteo.
Antes de empezar se delimitan pasos, huecos, pavimentos y elementos que puedan recibir polvo o golpes. La protección no consiste únicamente en cubrir: incluye decidir por dónde entran materiales, dónde se realizan cortes y cómo se retiran restos. Un circuito limpio disminuye interferencias con los ocupantes y evita que la fachada terminada se deteriore durante movimientos posteriores.
El montaje avanza desde referencias estables, verificando soportes iniciales, puntos de paso y llegada a salida antes de completar cada línea. Se presentan primero los encuentros complejos y después se cierran tramos continuos. Esta secuencia permite corregir una desviación mientras aún hay margen, en lugar de repartirla hasta hacerla visible en el extremo opuesto.
Comprobar el agua y documentar el resultado
Una aportación controlada de agua sirve para seguir la circulación hacia las salidas, observar uniones y localizar retenciones evidentes. Se aplica gradualmente y por sectores, sin equipararla a todas las condiciones de una tormenta. La comprobación combina esa prueba con la revisión de cotas, fijaciones y encuentros, porque la ausencia de goteo puntual no valida por sí sola todo el sistema.
Si aparece una anomalía, se identifica su origen antes de sellar o reajustar. Una retención puede proceder de una cota, una unión invadida o una salida obstruida durante el trabajo. Corregida la causa, el sector vuelve a comprobarse. El registro indica qué se probó y qué límites tuvo la verificación, sin formular garantías que no pertenezcan al encargo.
Conviene reunir al finalizar croquis del recorrido, material y perfil instalados, ubicación de salidas, trazado de bajantes y fotografías de puntos singulares. Añade recomendaciones de observación y acceso para mantenimiento. Esta documentación permite entender la obra meses después, incluso si quien revisa el sistema no participó en su montaje ni conoce las decisiones tomadas durante la visita.
Para preparar un presupuesto hacen falta metros por frente, alturas, medios de acceso, número de rincones, salidas, bajantes, material deseado y estado de la base. Las imágenes completan esos datos, pero cualquier incertidumbre relevante queda sujeta a visita. La guía de precio de canalones en Girona explica las variables sin sustituir una medición ni anticipar un importe cerrado.
